显示控制板
概述

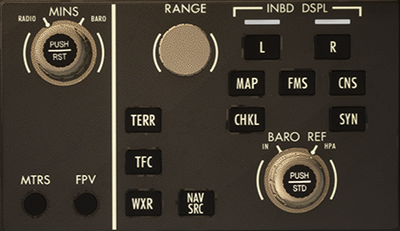

显示控制板 (DCP, Display Control Panel) 用于调整主飞行显示（PFD）页面中的高度、气压基准单位、最小高度标准以及导航显示的内容视图。飞行员可通过旋钮与按钮在各类单位和显示模式之间切换。
面板功能详解
最低标准（MINS）旋钮
该旋钮为组合旋钮：
- 外圈用于切换最低高度警告的类型：无线电高度（RA）或气压高度（BARO）。
- RA 模式：每次增量为 1 ft，范围为 0 ~ 1000 ft。
- BARO 模式：每次增量为 10 ft，范围为 -2000 ~ 18000 ft。
- 中圈用于设定具体的最低高度值，顺时针增加、逆时针减少。
- PUSH RST 按键 用于激活或清除已设定的 Minimums 值：
- 若无设置且未收到FMS中的数值，则显示 MINIMUMS；
- 若已设置值或FMS传入有效数值，按下按钮将清除 minimums 设置。
米制（MTRS）按钮
- 用于切换选定高度的显示单位：
- 按下：在当前高度与所选高度之间切换为米（Meters）显示；
- 再次按下：返回英尺显示。
飞行航径矢量（FPV）按钮
- 按下：显示或隐藏主飞行显示（PFD）中的 FPV 图标（Flight Path Vector）。
气压基准（BARO REF）旋钮
该旋钮也为组合旋钮：
- 外圈用于选择气压单位：
- IN（英寸汞柱）：调节增量为 0.01 inHg，范围 22.00 ~ 32.50 inHg；
- HPA（百帕）：调节增量为 1 hPa，范围 745 ~ 1100 hPa。
- 中圈用于设定当前的气压基准值。
- PUSH STD 按键：
- 用于激活标准气压（STD）或预选的气压值；
- 若已有设定气压，按压切换 STD 与设定值；
- 若未设置，按压激活 STD。
范围（RANGE）旋钮
- 控制对应 MAP 显示区域的地图显示范围。
- 空中飞行时的调整范围为：
- 5、10、20、40、80、160、320、640、1280 NM；
- 地面滑行时的调整范围为：
- 0.5、1、2、5、10、20、40、80、160、320、640、1280 NM。
- 若 HSI 上固定显示为 40 NM，且 DCP 组不可用时（如 IDU2 或 IDU3 故障），该旋钮功能将自动分配至 HSI。
地形（TERR）、交通（TFC）与气象（WXR）按钮
- 按下后会在 MAP 模式中覆盖相应图层信息：
- TERR：显示地形图层；
- TFC：显示 TCAS 交通图层；
- WXR：显示气象雷达图层。
导航源（NAV SRC）切换按钮
- 用于切换 MAP 模式下 HSI 显示的导航信号来源。
- 左侧显示器切换顺序为：FMS1 → VOR1 → LOC → FMS2 → VOR2 → LOC；
- 右侧显示器切换顺序为：FMS2 → VOR2 → LOC → FMS1 → VOR1 → LOC。
- 若 IDU5 显示为全屏 MAP 模式，仅支持 FMS1 与 FMS2 之间的切换。
内侧显示器选择按钮（L/R INBD DSPL）
- 用于选择左侧（L）或右侧（R）中控显示器（IDU2 或 IDU3）作为目标窗口。
- 按下后白灯亮，表示所选屏幕已被激活用于后续操作。
- 再次按下按钮，灯熄灭，取消目标窗口选择。
- 此按钮不用于控制 EICAS 页面。
- 若 IDU2（或 IDU3）失效，可通过下方的 MFW 格式选择按钮继续进行显示控制。
格式选择按钮（MAP、FMS、CNS、CHKL、SYN）
- 用于切换 IDU2 或 IDU3 中目标窗口的显示内容格式。
- 需先通过 L/R INBD DSPL 激活对应显示屏，之后按下所需格式按钮以显示对应页面。
- 按钮功能说明如下：
- MAP：显示导航地图；
- FMS：显示飞行管理系统；
- CNS：显示通信导航监控；
- CHKL：显示电子检查单；
- SYN：显示系统综合页面。
Note
若 IDU2（3）失效，且 IDU1（4）处于有效状态，IDU1（4）将自动显示左或右 MFW 格式页面。
